醫院設備設施節能策略（二）：能耗監控平臺的建設和應用

醫院是所有公共建筑中功能最為復雜的建筑，為保障醫院的正常運轉，大量基礎設施和醫療設備需要安全、高效的能源供應保障系統。隨著醫院規模的擴大，新增設備的能耗及老設備的自然衰減不僅增加了醫院的運營成本，還對環境造成了一定的負擔。為了更加科學合理的促進醫院節能降耗，更加精細化的實現醫院設備設施的能耗計量工作，建立醫院設備設施能耗監測系統是非常必要的。

一、醫院設備設施能耗系統建設內容

設備設施能耗監測系統的設計與建設需要圍繞分類分項為中心，結合醫院的實際用電情況，以科室為單位執行用能統計。系統由硬件層、數據傳輸、數據處理、應用層4個部分組成。其中，硬件層包括各類能耗傳感器、儀表、數據采集卡等硬件設備，用于實時采集醫院的電力、水、氣等能源消耗數據。數據傳輸層主要是通過有線或無線網絡，將采集到的能耗數據傳輸?shù)綌?shù)據中心或服務器。數據處理層是指對傳輸過來的能耗數據進行存儲、分析和處理，生成能耗趨勢圖、能耗報告等，為醫院管理者提供決策依據。應用層則是通過用戶界面，實現對歷史能耗數據的查詢、分析和管理，支持不同時間段、不同區域的設備用能情況查詢和可視化顯示。

二、醫院設備設施能耗監測系統主要功能

能耗監測系統的分析基礎來自于建筑內的各種設備設施的能耗數據采集，其核心功能涵蓋以下5個方面：

（1）圖形化監視功能

以圖形化方式形象、實時、準確、快速地反應現場設備數據、狀態等各種運行參數；以實時的聲光方式警示報警，并對報警進行后臺記錄，使之有據可查；定時檢測點跟蹤記錄為設備使用歷史以及趨勢提供數據源。

（2）能耗數據采集功能

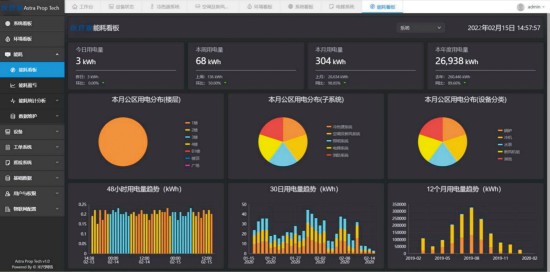

2根據建筑物基本情況數據，計算分析建筑物目前的能耗狀況?？筛鶕?jù)醫院需求和現場能耗類型，自主制定能源分析方案。管理人員在系統后臺可按設備類型、電、水、氣、空調分類查詢歷史用能數據，逐時、逐日和逐月數據分析?？捎蔑灎顖D、柱狀圖、線狀圖等不同數據圖表展示能耗數據采集情況?？蓡谓M數據查看分析，也可多組數據查看分析。多組數據可進行比較、匯總、統計分析操作，分析不同時間范圍內能耗值的最大值/最小值，比較不同時間范圍內不同能源組能耗值，從而找出院內能效最低和最高的設備。

（3）數據顯示、統計、分析和預警功能

設備運行耗能數據以各種形式加以直觀實時顯示，并時刻監測設備運行狀況，發現設備運行異?；蚰苄н^低狀態時，實時聲光報警提示現場管理人員，若能耗高于歷史同期和計劃設定值則報警提示醫院管理部門。系統可以按時、日、月、年不同時段，或不同地理區域，或不同能源類別，或不同類型耗能設備對能耗數據進行統計，自動生成實時曲線、歷史曲線、仿真曲線、實時數據報表、日月年報表等資料，為運行管理節能提供數據依據，為節能技術改造提供數據基礎。

（4）報警管理

能耗監測系統包含多個報警模型，負責過程，設備，質量，安全指標，能源限額的超限進行多種方式的報警。包括模擬量報警，事件報警，重大變化連續重復報警，硬件設備報警等。以及報警及事件的傳送，報警確認處理以及報警記錄存檔，有助于設備設施的閉環管理。

（5）設備管理

能耗監測管理系統覆蓋醫院樓宇的各種大型能源設施。通過對能源設備的運行，異常、故障和事故狀態實時監視和記錄。通過技改和加強維護，指導維護保養工作，支持醫院管理部門采取相應的設備節能舉措，提高能源設備使用效率。

能耗監測系統在醫院設備節能中的應用具有重要意義。通過實時監測、數據分析、節能措施制定與實施以及節能效果評估與持續改進等環節，醫院可以有效降低能耗成本，提高能源利用效率，為醫院的可持續發展提供有力支持。
